ماژول اپتوکانتر – شمارنده نوری – اندازه گیری سرعت موتور

ماژول اپتوکانتر (Opto Counter Module) یک ماژول شمارنده نوری پرکاربرد است که برای تشخیص عبور اجسام، اندازه‌گیری سرعت چرخش و شمارش پالس‌ها در پروژه‌های الکترونیکی و صنعتی طراحی شده است. این ماژول با استفاده از فناوری اپتو-کنتور مادون قرمز، بدون نیاز به تماس فیزیکی، عبور یا قطع نور توسط جسم را شناسایی می‌کند.

مشخصات فنی

• نوع سنسور: اپتوکنتور مادون قرمز (IR Emitter + Phototransistor)
• تراشه مقایسه‌کننده: LM393
• ولتاژ کاری: 3.3V تا 5V DC
• فاصله تشخیص: 10 میلی‌متر
• نوع خروجی: دیجیتال (High/Low)
• ابعاد: 28x20x16 میلی‌متر
• پاسخ‌دهی: سریع (در محدوده چند کیلوهرتز)

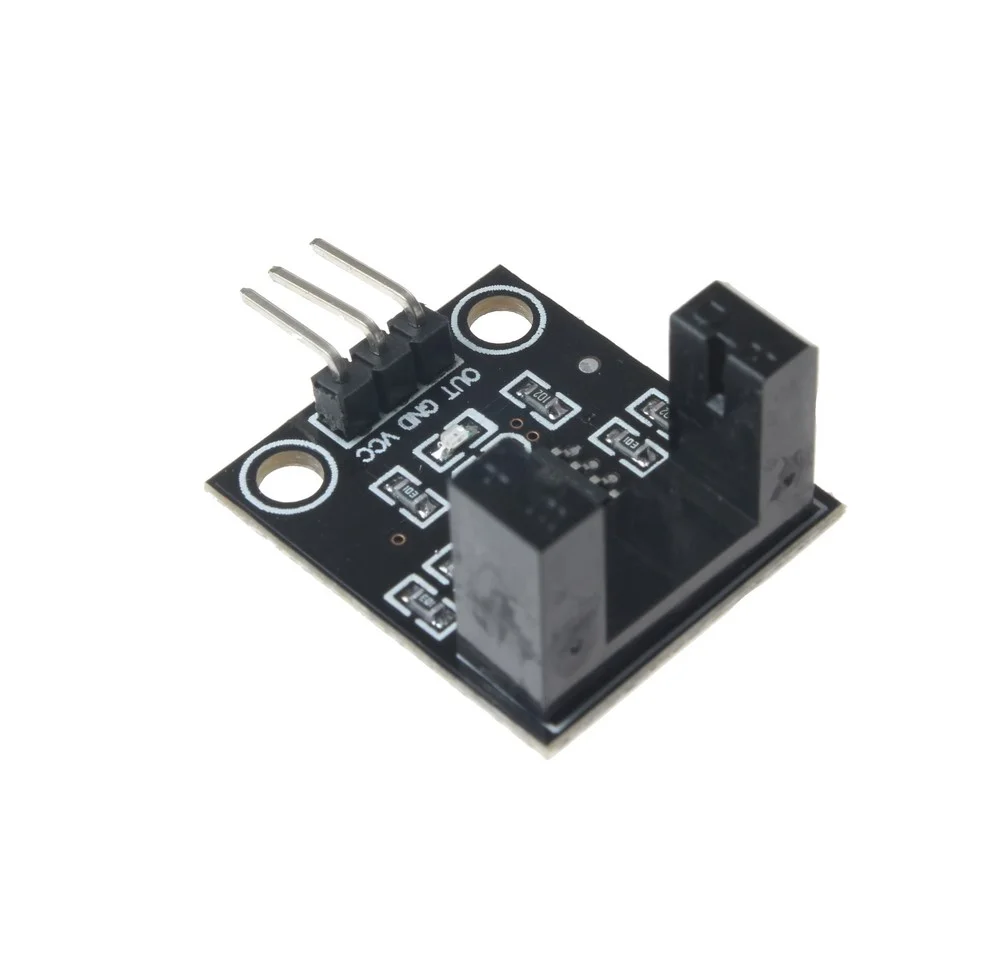

• تعداد پایه‌ها: 4 عدد (VCC, GND, OUT, Sensor)

نحوه عملکرد

در ساختار ماژول اپتوکانتر، یک LED مادون قرمز به عنوان فرستنده و یک فتوترانزیستور به عنوان گیرنده عمل می‌کند. زمانی که جسمی بین این دو قرار گیرد، مسیر نور مادون قرمز مسدود شده و خروجی دیجیتال تغییر وضعیت می‌دهد. تراشه LM393 این تغییر را تقویت کرده و به سیگنال قابل پردازش توسط میکروکنترلر تبدیل می‌کند. این فرآیند پایه‌ای برای تشخیص سرعت چرخش، شمارش قطعات و کنترل موقعیت است.

ویژگی‌ها و مزایا

• پاسخ‌دهی سریع و دقت بالا در تشخیص اجسام
• نصب آسان و سازگار با انواع بردهای توسعه مانند Arduino و STM32
• بدون نیاز به تماس فیزیکی، مناسب برای کاربردهای حساس
• قیمت اقتصادی با کارایی بالا
• مقاوم در برابر نویز نوری تا حد متوسط

کاربردها

• اندازه‌گیری سرعت موتورهای DC و Stepper در پروژه‌های رباتیک
• شمارش قطعات در خطوط تولید صنعتی
• کنترل موقعیت محدود کننده‌ها (Limit Switch)
• سیستم‌های امنیتی و تشخیص عبور افراد یا اجسام
• پروژه‌های آموزشی و تمرینی مرتبط با سنسورهای نوری

نکات مهم استفاده

• زاویه سنسور نسبت به مسیر عبور جسم باید دقیق تنظیم شود تا بهترین پاسخ را بدهد.
• در محیط‌های پرنور از پوشش محافظ برای جلوگیری از تداخل نور محیط استفاده کنید.
• پایه‌های تغذیه و خروجی را مطابق با راهنمای دیتاشیت به میکروکنترلر متصل کنید.
• برای عملکرد پایدار، سطح لنز سنسور باید تمیز و بدون گرد و غبار باشد.

محدودیت‌ها

• عملکرد ضعیف در محیط‌های بسیار روشن یا غبارآلود
• فاصله تشخیص محدود (حداکثر 10 میلی‌متر)
• عدم تنظیم حساسیت

نکات نصب

• جسم باید دقیقاً از بین فرستنده و گیرنده عبور کند تا سیگنال خروجی تغییر کند.
• از کابل کوتاه و محافظت‌شده برای جلوگیری از نویز استفاده کنید.
• در محیط‌های بیرونی، از نصب در معرض مستقیم نور خورشید خودداری شود.

جمع‌بندی

ماژول اپتوکانتر 10 میلی‌متری با بهره‌گیری از تراشه LM393 و سنسور مادون قرمز دقیق، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی و آموزشی محسوب می‌شود. این ماژول با ابعاد کوچک، نصب آسان و دقت بالا در شمارش، کاربرد گسترده‌ای در اندازه‌گیری سرعت موتور، شمارش پالس، و سیستم‌های کنترل هوشمند دارد. اگر به دنبال سنسوری دقیق و مطمئن برای پروژه‌های خود هستید، ماژول اپتوکانتر یک انتخاب عالی است.
