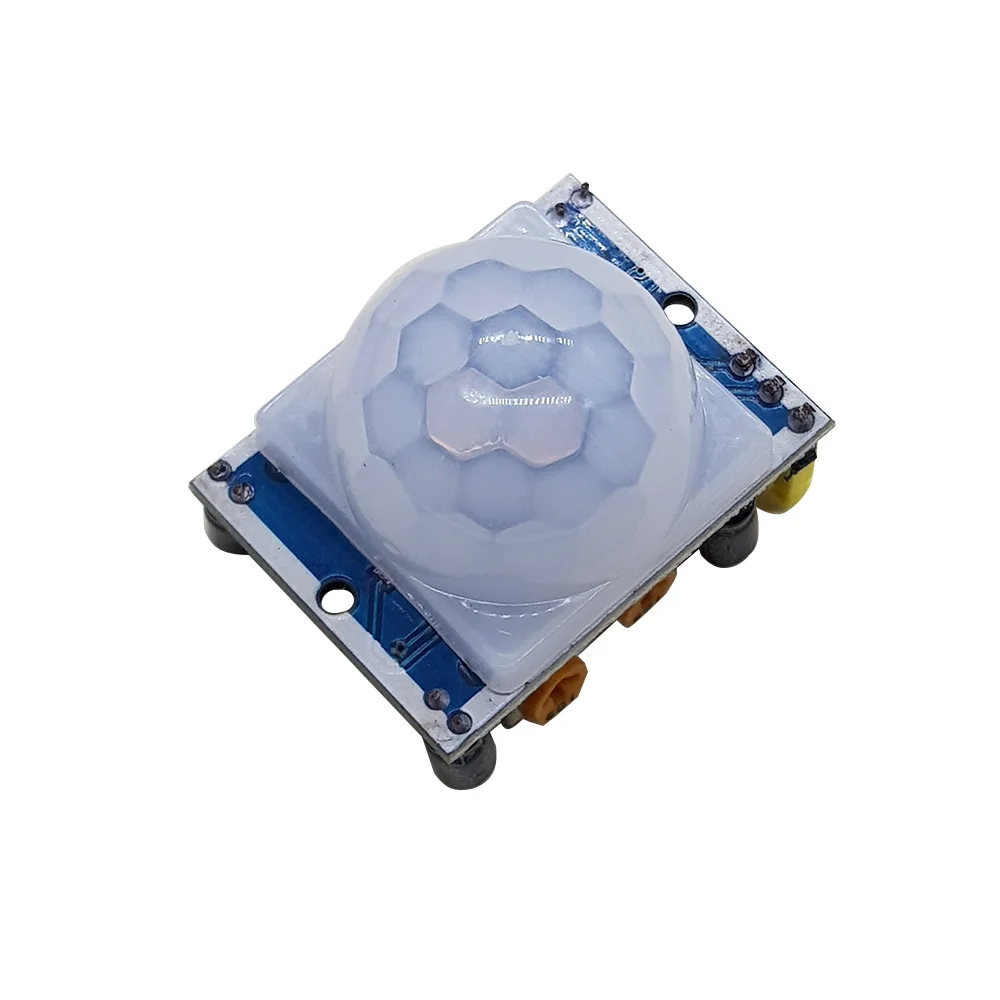

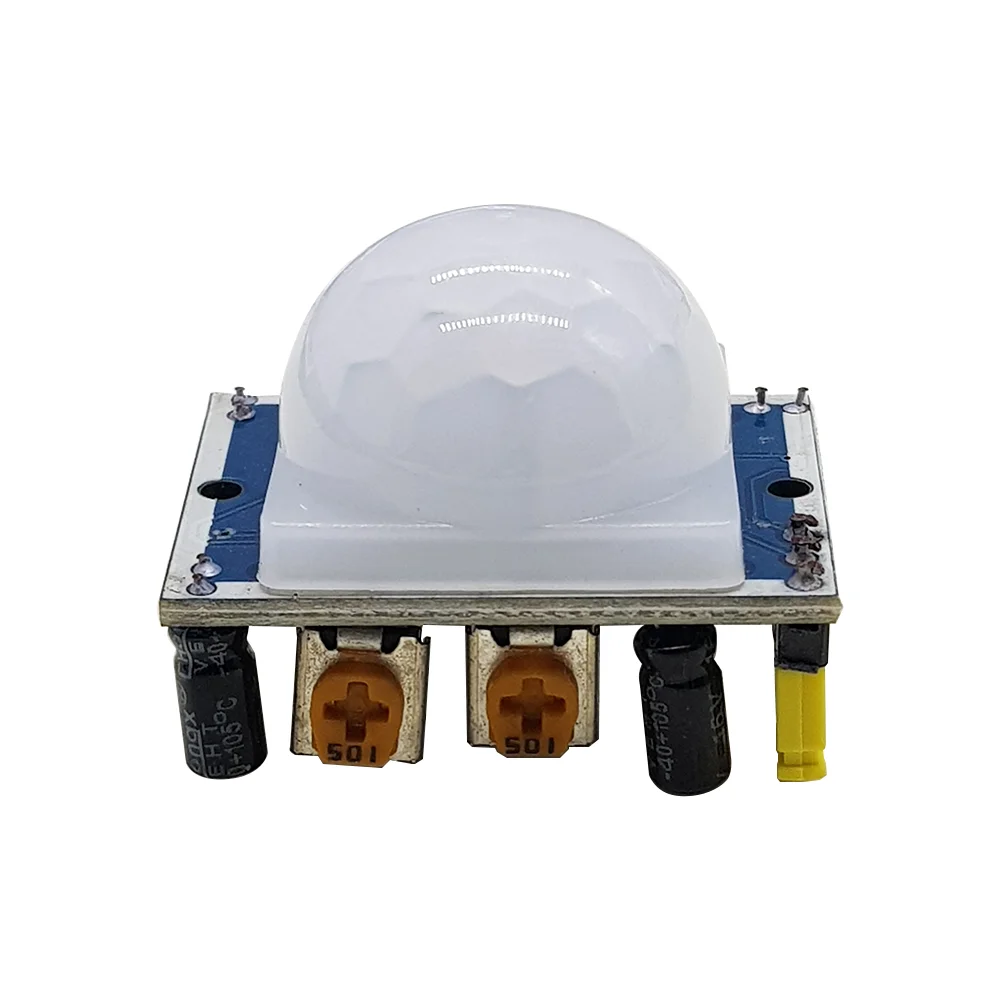

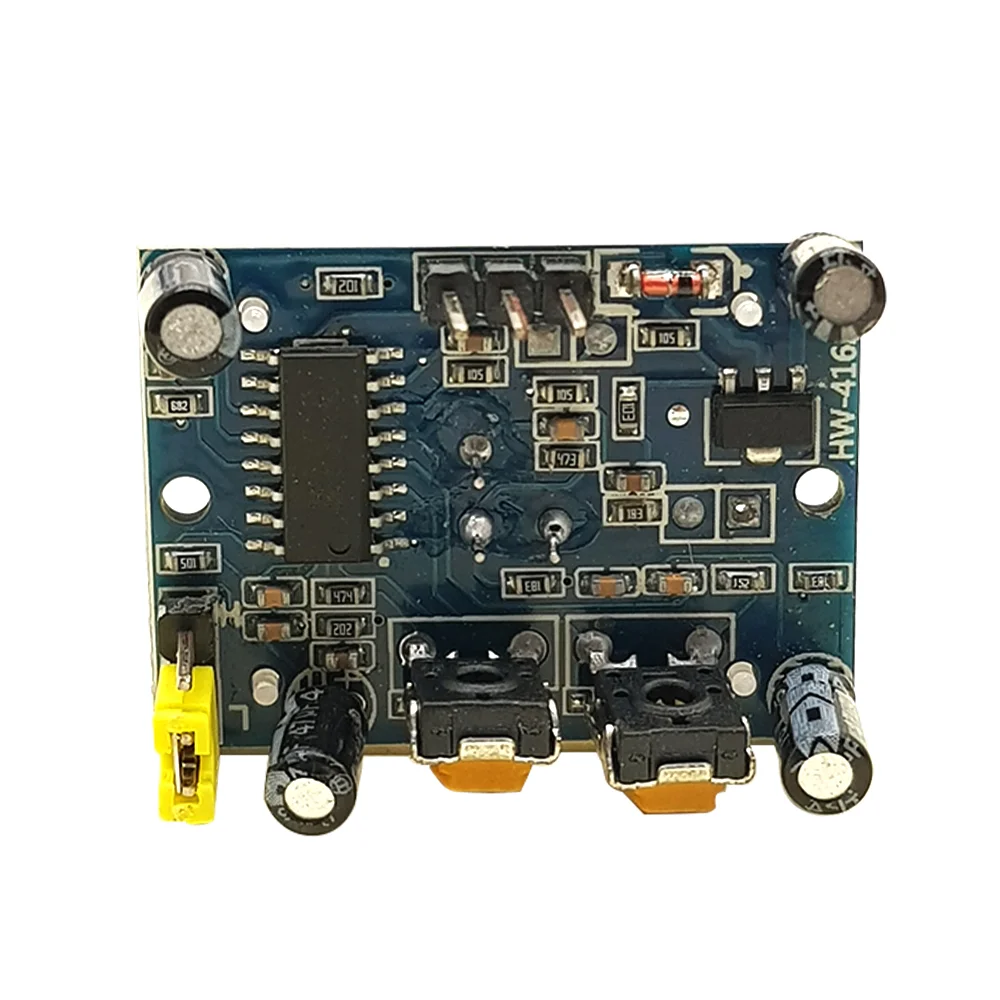

ماژول سنسور PIR تشخیص حرکت مادون قرمز HC-SR501
ویژگی های محصول
- تشخیص حرکت انسان با استفاده از امواج مادون قرمز
- محدوده تشخیص 3 تا 7 متر با زاویه 120 درجه
- قابلیت تنظیم زمان تأخیر بین 5 ثانیه تا 5 دقیقه
- ولتاژ کاری 4.5 تا 20 ولت DC با جریان مصرفی بسیار پایین
- مناسب برای سیستمهای امنیتی، روشنایی خودکار و پروژههای هوشمندسازی
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
قیمت اصلی: 826,800 ریال بود.799,000 ریالقیمت فعلی: 799,000 ریال.
5 در انبار
محصولات مرتبط
ماژول سنسور PIR تشخیص حرکت مادون قرمز HC-SR501
ماژول HC-SR501 یکی از محبوبترین سنسورهای تشخیص حرکت مادون قرمز (PIR) است که در انواع پروژههای امنیتی، هوشمندسازی، رباتیک و روشنایی خودکار مورد استفاده قرار میگیرد.
این ماژول با استفاده از فناوری Infrared Passive قادر است حضور انسان یا هر شیء دارای حرارت را در محدوده تشخیص خود شناسایی کند.
ویژگیهای اصلی
- دارای سنسور حساس مادون قرمز برای تشخیص تغییرات حرارتی محیط
- قابلیت تنظیم دو پارامتر مهم: محدوده تشخیص (3 تا 7 متر) و زمان تأخیر (5 ثانیه تا 5 دقیقه)
- دارای لنز فرنل (Fresnel Lens) برای افزایش زاویه و دقت تشخیص
- خروجی دیجیتال TTL با سطح ولتاژ 0 یا 3.3 ولت
- ولتاژ کاری گسترده 4.5 تا 20 ولت DC مناسب برای انواع مدارها
- مصرف جریان بسیار پایین (کمتر از 60µA) جهت صرفهجویی در انرژی
- قابلیت اتصال آسان به بردهای آردوینو، ESP32، STM32، Raspberry Pi و سایر میکروکنترلرها
کاربردها
- سیستمهای امنیتی و ضد سرقت
- روشنایی خودکار در محیطهای خانگی و صنعتی
- پروژههای هوشمندسازی خانه (Smart Home)
- کنترل هوشمند لوازم خانگی
- رباتیک و پروژههای آموزشی
مشخصات فنی
| ولتاژ کاری | 4.5 تا 20 ولت DC |
| جریان مصرفی | کمتر از 60 میکروآمپر |
| محدوده تشخیص | 3 تا 7 متر (قابل تنظیم) |
| زاویه تشخیص | 120 درجه |
| زمان تأخیر | 5 ثانیه تا 5 دقیقه (قابل تنظیم) |
| وزن | 13 گرم |
نکات مهم استفاده
- در هنگام راهاندازی اولیه، ممکن است ماژول چند ثانیه زمان برای کالیبراسیون نیاز داشته باشد.
- بهتر است در محیطهایی با تغییر دمای ناگهانی یا وزش باد مستقیم نصب نشود تا از تشخیص اشتباه جلوگیری شود.
- پیشنهاد میشود از ماژول در ارتفاع حدود 2 تا 2.5 متر استفاده شود تا بهترین پوشش حرکتی را ارائه دهد.
جمعبندی
اگر به دنبال یک ماژول تشخیص حرکت دقیق، ارزان و قابل اعتماد برای پروژههای الکترونیکی خود هستید،
سنسور HC-SR501 گزینهای ایدهآل است. طراحی ساده، قابلیت تنظیم پارامترها و مصرف انرژی پایین آن را به انتخابی محبوب در میان مهندسان و علاقهمندان به الکترونیک تبدیل کرده است.
| ولتاژ کاری (Operating Voltage) ولتاژی که ماژول برای عملکرد صحیح نیاز دارد. |
|---|
