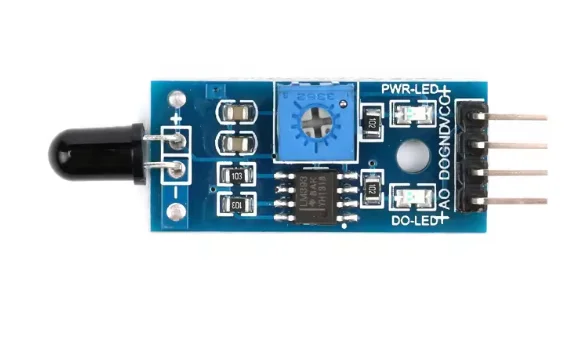

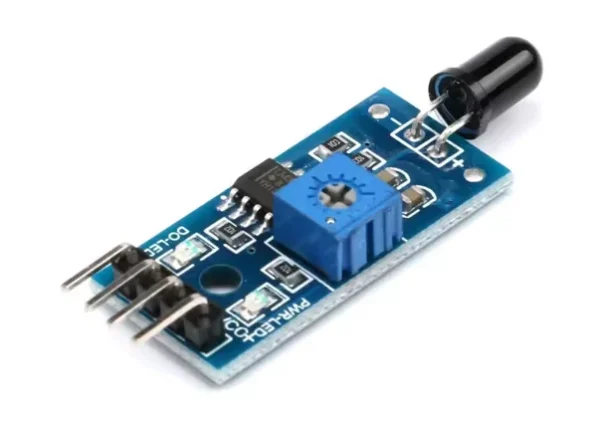

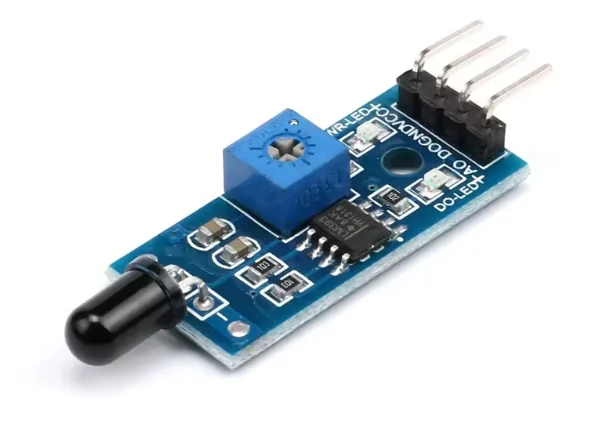

ماژول تشخیص شعله Flame Detection Sensor Module

🧨 ماژول تشخیص شعله Flame Detection Module

ماژول تشخیص شعله یکی از پرکاربردترین ابزارهای سنجش در پروژه‌های صنعتی و خانگی است که برای شناسایی شعله و منابع نوری با طول موج مشخص طراحی شده است. این ماژول از یک سنسور مادون قرمز (IR) استفاده می‌کند که تابش‌های نوری در بازه ۷۶۰ تا ۱۱۰۰ نانومتر را به‌صورت دقیق تشخیص می‌دهد.

ماژول تشخیص شعله Flame Detection Sensor Module

با خروجی‌های دیجیتال (DO) و آنالوگ (AO)، این ماژول قابلیت استفاده در انواع سیستم‌ها از جمله اعلام حریق، کنترل تولید، سیستم‌های امنیتی و تجهیزات هوشمند را فراهم می‌کند.

⚡ ویژگی‌های کلیدی

• تشخیص سریع و دقیق شعله در بازه طول موج ۷۶۰ تا ۱۱۰۰ نانومتر
• مناسب برای سیستم‌های هشدار حریق و شبکه‌های ایمنی
• امکان تنظیم حساسیت با پتانسیومتر onboard
• دارای تراشه مقایسه‌گر LM393 با پایداری بالا و نویز پایین
• خروجی‌های دیجیتال و آنالوگ برای کاربردهای متنوع
• LED نشانگر برای وضعیت تغذیه و تشخیص شعله
• سازگار با Arduino، ESP32، STM32 و سایر میکروکنترلرها

⚙️ مشخصات فنی

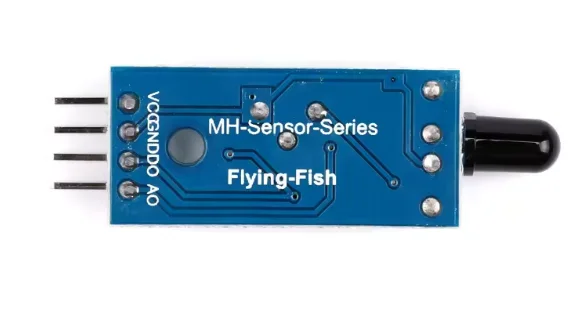

🔌 اتصال پایه‌ها

• VCC: منبع تغذیه 3.3V تا 5V
• GND: زمین
• DO: خروجی دیجیتال برای تشخیص شعله
• AO: خروجی آنالوگ برای شدت شعله

💻 کد نمونه

Arduino

int flamePin = 2;

void setup() {
  Serial.begin(9600);
  pinMode(flamePin, INPUT);
}

void loop() {
  int flameValue = digitalRead(flamePin);
  if (flameValue == HIGH) {
    Serial.println("Flame detected!");
  } else {
    Serial.println("No flame detected.");
  }
  delay(1000);
}

MicroPython

import machine
import time

flame_pin = machine.Pin(2, machine.Pin.IN)

while True:
    flame_value = flame_pin.value()
    if flame_value == 1:
        print("Flame detected!")
    else:
        print("No flame detected.")
    time.sleep(1)

🔥 کاربردها

• سیستم‌های اعلام حریق صنعتی و خانگی
• دستگاه‌های ایمنی و کنترل تولید
• پروژه‌های Arduino و ESP32
• سیستم‌های هوشمند تشخیص خطر

⚠️ نکات مهم استفاده

• از قرار دادن ماژول در مقابل منابع نوری مستقیم و شدید خودداری کنید.
• در محیط‌های پرنویز از فیلتر مناسب برای افزایش دقت استفاده کنید.
• پتانسیومتر را برای تنظیم حساسیت متناسب با محیط تنظیم نمایید.
• در پروژه‌های حساس، خروجی دیجیتال را به صورت ایزوله به کنترلر متصل کنید.

✅ جمع‌بندی

ماژول تشخیص شعله Flame Detection Module، با طراحی ساده، قیمت مناسب و دقت بالا، یک ابزار قدرتمند برای پروژه‌های آموزشی و صنعتی است. این ماژول انتخابی ایده‌آل برای مهندسان، دانشجویان و علاقه‌مندان به الکترونیک است که به دنبال سیستم‌های ایمنی و هوشمند می‌باشند.
