ماژول فشارسنج دیجیتال BMP180 – سنسور بارومتریک دقیق GY-68

سنسور BMP180 یک سنسور فشار بارومتریک دیجیتال با دقت بالا و مصرف انرژی بسیار پایین است که برای اندازه‌گیری فشار هوا، دما و محاسبه ارتفاع مورد استفاده قرار می‌گیرد. این سنسور توسط شرکت BOSCH بر پایه تکنولوژی پیزورزیستیو (Piezo-resistive) طراحی شده که دقت بالا، خطی بودن و پایداری طولانی‌مدت را تضمین می‌کند.

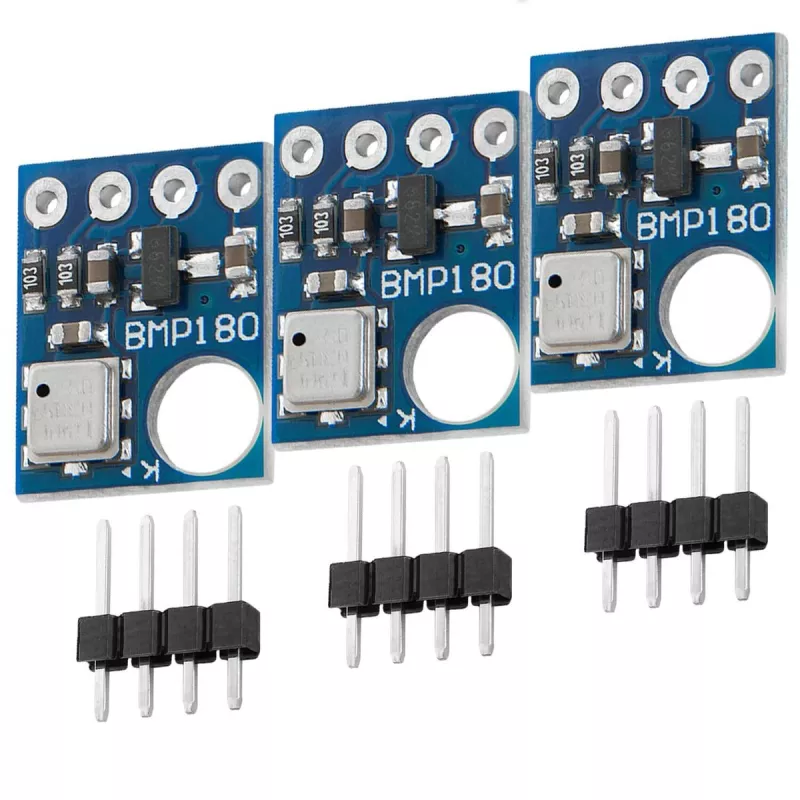

ماژول BMP180 (معروف به GY-68) نسخه آماده‌به‌کار این سنسور است که به‌راحتی با میکروکنترلرهایی مانند Arduino، ESP8266، ESP32 و سایر سیستم‌های دارای رابط I2C قابل استفاده می‌باشد. خروجی دیجیتال این سنسور باعث افزایش دقت، کاهش نویز و سادگی ارتباط با سیستم‌های پردازشی می‌شود.

قابلیت‌ها و عملکرد

BMP180 قادر است فشار هوا را در بازه 300 تا 1100 هکتوپاسکال اندازه‌گیری کند که این محدوده معادل ارتفاع تقریبی 9000 متر بالاتر از سطح دریا تا 500 متر پایین‌تر از آن می‌باشد. دقت مطلق اندازه‌گیری فشار این سنسور حدود 0.03 hPa است که آن را به گزینه‌ای ایده‌آل برای کاربردهای دقیق تبدیل می‌کند.

هر هکتوپاسکال معادل 100 پاسکال است و با توجه به این دقت بالا، امکان تشخیص تغییرات بسیار کوچک فشار و در نتیجه محاسبه دقیق تغییرات ارتفاع فراهم می‌شود. به همین دلیل این ماژول در سیستم‌های موقعیت‌یابی و ارتفاع‌سنجی کاربرد فراوان دارد.

اندازه‌گیری دما و جبران‌سازی

سنسور BMP180 علاوه بر فشار، قابلیت اندازه‌گیری دما را نیز دارا می‌باشد. این اندازه‌گیری دما به‌منظور جبران‌سازی تغییرات حرارتی انجام می‌شود تا دقت فشار اندازه‌گیری‌شده در شرایط مختلف محیطی حفظ گردد. سنسور به‌صورت کامل کالیبره شده و داده‌ها به‌صورت خطی و پایدار ارائه می‌شوند.

مصرف انرژی و تغذیه

یکی از مزایای مهم BMP180 مصرف انرژی بسیار پایین آن است. این سنسور در حالت استندبای تنها حدود 5 میکروآمپر جریان مصرف می‌کند که آن را برای دستگاه‌های باتری‌خور، سیستم‌های قابل حمل و پروژه‌های IoT بسیار مناسب می‌سازد.

ولتاژ تغذیه این سنسور در بازه 1.8 تا 3.6 ولت بوده و به‌صورت مستقیم با سطوح منطقی اکثر میکروکنترلرهای رایج سازگار است.

مشخصات فنی

• نوع سنسور: فشار بارومتریک دیجیتال
• مدل سنسور: BMP180
• ماژول: GY-68
• رنج اندازه‌گیری فشار: 300 ~ 1100 hPa
• دقت مطلق فشار: ±0.03 hPa
• قابلیت اندازه‌گیری ارتفاع: از 9000m تا -500m
• رابط ارتباطی: I2C
• ولتاژ تغذیه آنالوگ (VDDA): 1.8V ~ 3.6V
• ولتاژ تغذیه دیجیتال (VDDD): 1.62V ~ 3.6V
• قابلیت اندازه‌گیری دما: دارد
• کالیبراسیون داخلی و جبران‌سازی دما: دارد
• مصرف جریان در حالت استندبای: حدود 5µA
• نویز اندازه‌گیری: بسیار پایین
• ابعاد چیپ: 5 × 5 میلی‌متر
• ارتفاع چیپ: 1.2 میلی‌متر
• پکیج: LCC بسیار باریک

کاربردها

• دستگاه‌های هواشناسی و ثبت فشار هوا
• سیستم‌های تشخیص ارتفاع و ارتفاع‌سنج دیجیتال
• تجهیزات GPS و سیستم‌های ناوبری
• تجهیزات پزشکی حساس به فشار
• پروژه‌های آزمایشگاهی و علمی
• پروژه‌های IoT و سیستم‌های کم‌مصرف

نکات مهم راه‌اندازی

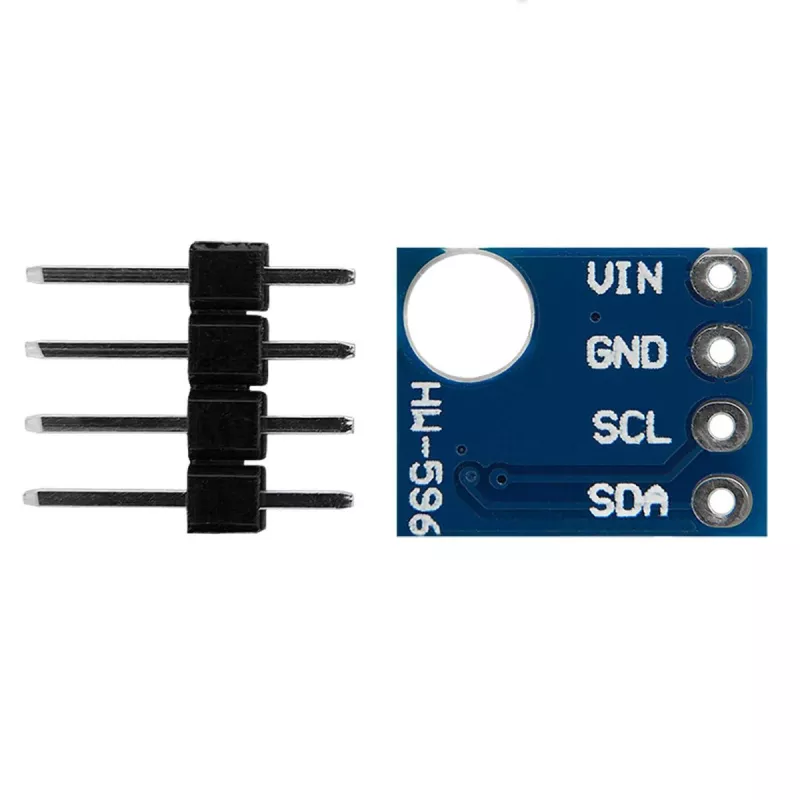

برای راه‌اندازی ماژول BMP180 کافی است پایه‌های SDA و SCL را به پورت I2C میکروکنترلر متصل نمایید. استفاده از کتابخانه‌های آماده در آردوینو و ESP باعث می‌شود فرآیند راه‌اندازی بسیار ساده و سریع انجام شود. رعایت ولتاژ تغذیه مجاز و استفاده از Pull-up مناسب روی خطوط I2C توصیه می‌شود.

ماژول فشارسنج دیجیتال BMP180 انتخابی مطمئن برای پروژه‌هایی است که به دقت بالا، مصرف انرژی کم و پایداری طولانی‌مدت نیاز دارند.
