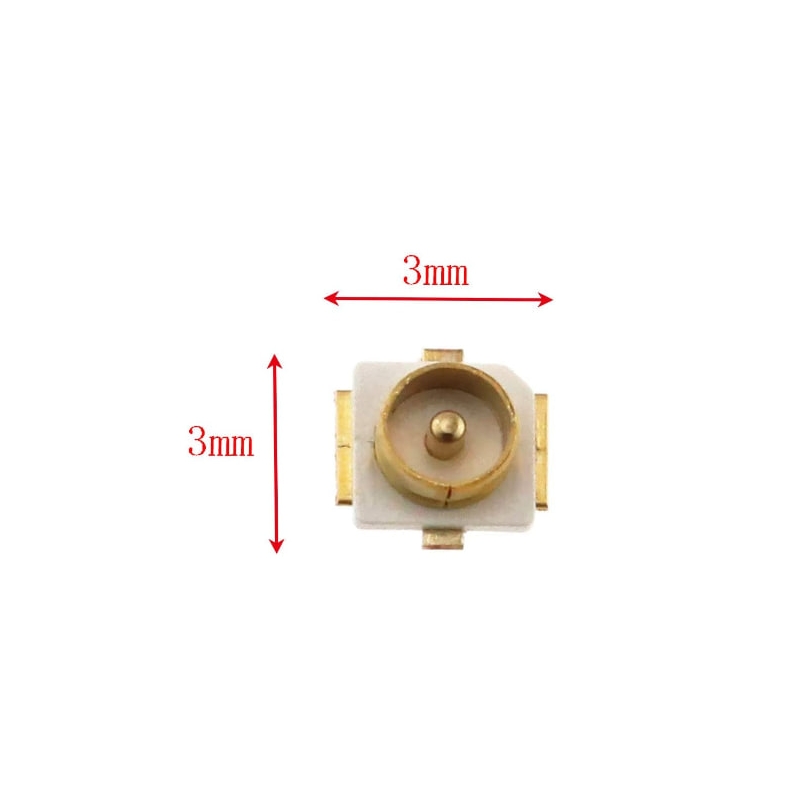

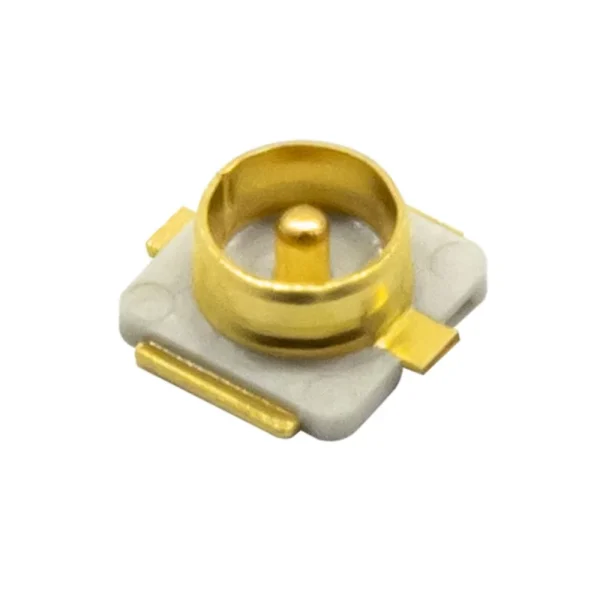

کانکتور IPX U.FL نری (SMD)

معرفی کانکتور IPX U.FL نری

کانکتور IPX U.FL نری یکی از کوچک‌ترین و پرکاربردترین کانکتورهای RF است که در تجهیزات بی‌سیم مدرن مانند ماژول‌های Wi-Fi، Bluetooth، GPS و دستگاه‌های اینترنت اشیا (IoT) استفاده می‌شود. این کانکتور از نوع روسطحی (SMD) بوده و برای اتصال آنتن به ماژول‌های رادیویی در فضاهای محدود طراحی شده است.

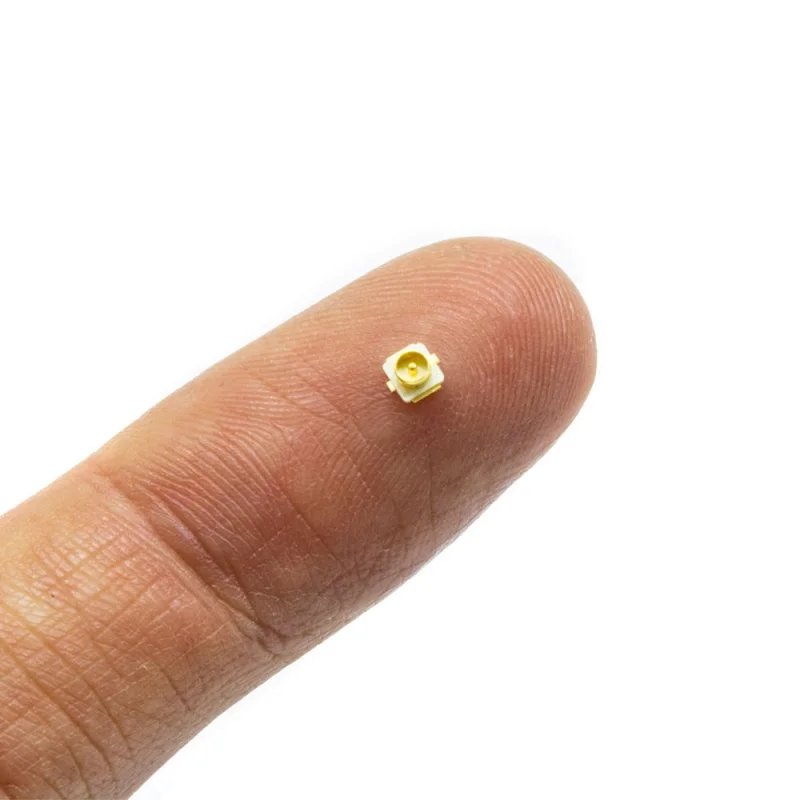

طراحی مینیاتوری و اتصال فشاری (Snap-on) این کانکتور، امکان نصب سریع و قابل اعتماد را فراهم می‌کند. همچنین، با امپدانس استاندارد 50 اهم و عملکرد پایدار در بازه فرکانسی 100 مگاهرتز تا 6 گیگاهرتز، گزینه‌ای ایده‌آل برای مدارهای RF با چگالی بالا محسوب می‌شود.

کاربردها

• اتصال آنتن به ماژول‌های Wi-Fi، GPS، و Bluetooth
• استفاده در دستگاه‌های الکترونیکی قابل حمل مانند لپ‌تاپ، PDA و تبلت
• پروژه‌های اینترنت اشیا (IoT) و سیستم‌های بی‌سیم صنعتی
• تجهیزات اندازه‌گیری و ارتباطات از راه دور

ویژگی‌ها

• امپدانس: 50 اهم
• فرکانس کاری: 100MHz تا 6GHz
• مقاومت عایق: 500 مگااهم
• تحمل ولتاژ: 200VAC به مدت 1 دقیقه
• مقاومت تماسی داخلی: 20mΩ (ابتدایی)
• مقاومت تماسی زمین: 10mΩ (ابتدایی)
• VSWR: حداکثر 1.3 تا 3GHz و 1.4 تا 6GHz
• توان عبوری: 1 آمپر در 60VAC
• نوع اتصال: Snap-on (فشاری)
• نوع کانکتور: نری (Plug)
• دوام مکانیکی: حداقل 30 تا 100 چرخه اتصال
• دمای کاری: -40 تا +85 درجه سانتی‌گراد
• سازگاری کامل با IPEX MHF، MHFII و Hirose U.FL

نکات نصب و استفاده

• در هنگام لحیم‌کاری از دمای بیش از 260°C (IR Reflow) خودداری شود.
• قبل از نصب، از سازگاری مکانیکی با ماژول اطمینان حاصل کنید.
• از اعمال فشار بیش از حد هنگام اتصال یا جدا کردن کانکتور پرهیز کنید.
• در محیط‌های دارای ارتعاش، از قفل مکانیکی اضافی استفاده شود.

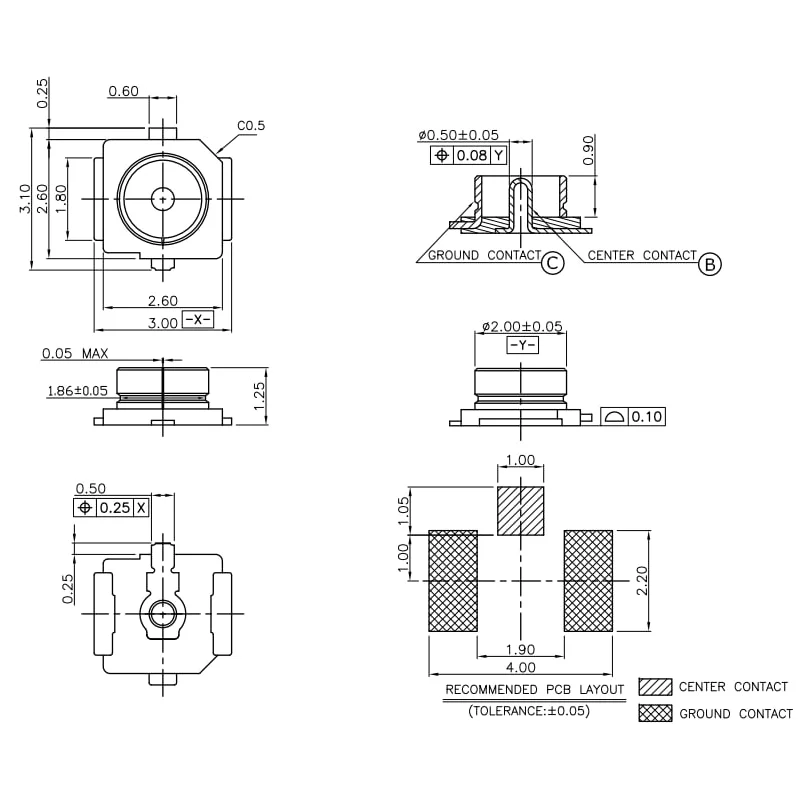

مشخصات فنی کانکتور IPX U.FL نری

این کانکتور کوچک و باکیفیت برای طراحی‌های حرفه‌ای RF انتخابی ایده‌آل است و با اطمینان از اتصال دقیق و کم‌تلفات، کارایی سیستم‌های بی‌سیم را به حداکثر می‌رساند.
