ماژول لودسل HX711
ویژگی های محصول
- مبدل آنالوگ به دیجیتال (ADC) مخصوص سنسور وزن (Load Cell)
- رزولوشن بالا 24 بیت برای اندازهگیری دقیق وزن
- ورودی سیگنال تفاضلی از سنسور وزن
- خروجی دیجیتال با رابط سریال مناسب برای میکروکنترلرها
- نرخ نمونهبرداری قابل انتخاب: 10 یا 80 SPS
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
قیمت اصلی: 499,200 ریال بود.425,400 ریالقیمت فعلی: 425,400 ریال.
3 در انبار
محصولات مرتبط
معرفی ماژول HX711
ماژول لودسل HX711 یک مبدل آنالوگ به دیجیتال (ADC) 24 بیتی است که بهطور ویژه برای سنسورهای وزن (Load Cell) طراحی شده است. این ماژول امکان اندازهگیری دقیق وزن در ترازوهای دیجیتال، سیستمهای توزین صنعتی و پروژههای DIY را فراهم میکند. با ساختار ساده و قیمت مقرونبهصرفه، HX711 گزینهای مناسب برای مهندسان و سازندگان پروژههای وزنسنجی است.

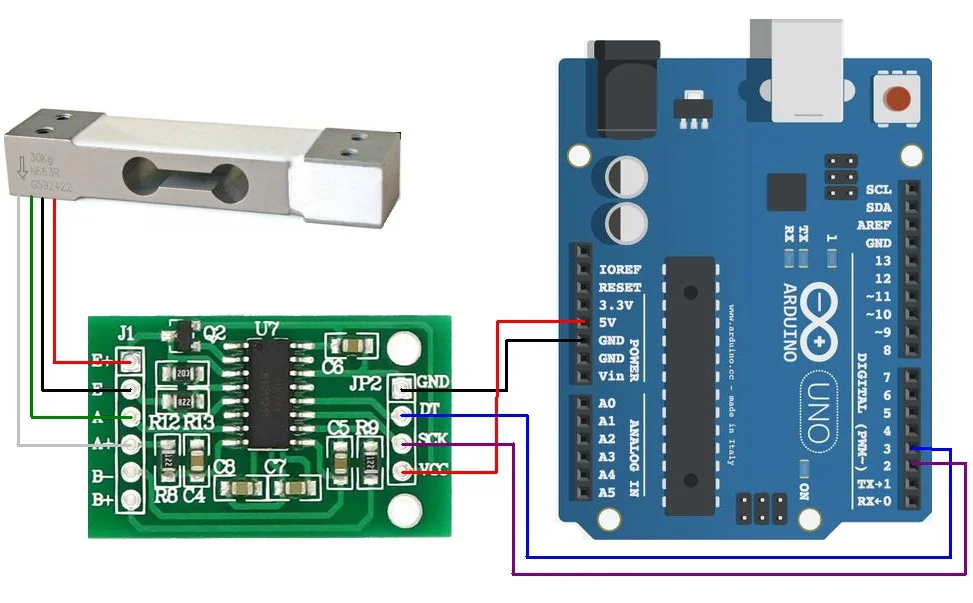

ماژول لودسل HX711
ویژگیها ماژول لودسل HX711
- نوع: مبدل آنالوگ به دیجیتال (ADC) 24 بیتی
- رزولوشن: 24 بیت برای دقت بالا
- ورودی: سیگنال تفاضلی از سنسور وزن
- خروجی: دیجیتال (Serial)
- بهره قابل تنظیم: 32، 64، 128
- نرخ نمونهبرداری: 10 یا 80 SPS
- ولتاژ کاری: حداقل 4.8 ولت
- سازگاری با میکروکنترلرهای Arduino و Raspberry Pi
کاربردها ماژول لودسل HX711
- ترازوهای دیجیتال با دقت بالا
- سیستمهای توزین صنعتی و کنترل کیفیت خطوط تولید
- پروژههای DIY با Arduino یا Raspberry Pi
- پایش وزن در خودروها و رباتها
مزایا ماژول لودسل HX711
- دقت بسیار بالا در اندازهگیری وزن
- قیمت مناسب و مقرونبهصرفه
- نویز پایین و پایداری خوب در خروجی
- ارتباط ساده با میکروکنترلرها از طریق رابط سریال
محدودیتهای ماژول لودسل HX711
- فقط برای سنسورهای وزن (Load Cell) مناسب است
- نیاز به کالیبراسیون دقیق دارد
- حساس به نویز الکترومغناطیسی میباشد
جمعبندی
ماژول HX711 یک انتخاب عالی برای پروژههایی است که نیاز به اندازهگیری وزن با دقت بالا دارند. این ماژول با رزولوشن 24 بیتی، سازگاری با میکروکنترلرها و نرخ نمونهبرداری قابل انتخاب، ابزاری مناسب و مقرونبهصرفه برای ترازوهای دیجیتال و سیستمهای توزین کوچک است.
لینک های مفید:
❓ پرسشهای متداول دربارهٔ ماژول مبدل آنالوگ به دیجیتال لودسل HX711
وظیفهٔ ماژول HX711 چیست؟
ولتاژ کاری HX711 چقدر است؟
به چه نوع لودسلهایی میتوان وصل کرد؟
بیشترین کاربرد آن در ترازوهای دیجیتال و اندازهگیری نیرو است.
چطور باید ماژول HX711 را کالیبره کرد؟
در Arduino معمولاً از کتابخانهٔ
HX711.h استفاده میشود که تابعهای آماده برای این کار دارد.دقت اندازهگیری ماژول چقدر است؟
دقت نهایی به لودسل، منبع تغذیه و طراحی مکانیکی بستگی دارد.
تفاوت HX711 با ماژولهای جدیدتر مثل NAU7802 چیست؟
با این حال HX711 به دلیل قیمت پایینتر و پشتیبانی گستردهتر همچنان گزینهٔ محبوب پروژههای آموزشی و صنعتی ساده است.
اگر در اتصال یا کالیبراسیون HX711 سوالی داری یا میخوای لودسل مناسب پروژهات رو انتخاب کنی، در بخش نظرات بنویس تا دقیقتر راهنماییت کنم.
اسناد فنی محصول
در حال حاضر سند فنی برای این محصول ثبت نشده است.
نادر –
پروتکل ارتباطی این ماژول I2C هست؟
Store manager admin –
سلام وقتتون بخیر 🌸
ماژول HX711 از پروتکل I²C استفاده نمیکنه. این ماژول یک مبدل آنالوگ به دیجیتال 24 بیتی برای لودسلها هست و دادهها رو از طریق دو پایه DATA و CLOCK بهصورت سریال مخصوص خودش به میکروکنترلر منتقل میکنه. برای استفاده، این دو پایه رو به پینهای دیجیتال آردوینو یا ESP وصل میکنید و با کتابخانههای HX711 دادهها رو میخونید.
نریمان –
سلام روزتون بخیر میشه هرلودسل باوزن های مختلف روبااین ماژول راه انداخت؟
سپاس ازپاسختون
Store manager admin –
سلام روز شما هم بخیر 🌸
بله، ماژول HX711 میتونه تقریباً با هر لودسل با ظرفیتهای مختلف کار کنه، اما چند نکته مهم داره:
ظرفیت لودسل: هر لودسل یک بازه وزنی مشخص داره (مثلاً 5 کیلوگرم، 10 کیلوگرم، 50 کیلوگرم). ماژول HX711 میتونه دادهها رو بخونه، ولی برای دقت و صحت اندازهگیری، باید لودسل رو در محدوده ظرفیتش استفاده کنید. استفاده از وزنی بالاتر از ظرفیت باعث آسیب به لودسل میشه.
کالیبراسیون: وقتی لودسل با وزن متفاوت وصل میکنید، باید کالیبراسیون جدید انجام بدید. این یعنی یک وزن مرجع رو روی لودسل قرار میدید و ضریب تبدیل (scale factor) رو تنظیم میکنید تا HX711 عدد درست بده.
نوع لودسل: ماژول با اکثر لودسلهای استرین گیج (strain gauge) سازگار هست، چه با ظرفیت پایین و چه بالا، تا وقتی ولتاژ تغذیه و اتصال صحیح باشه.
✅ جمعبندی: بله، میشه هر لودسل با وزن متفاوت رو راهاندازی کرد، فقط کالیبراسیون و محدوده ظرفیت رو رعایت کنید.
بحرینی –
سلام ، میشه دو تا لودسل رو با فقط یک دونه از این ماژول خوند ؟
Store manager admin –
سلام وقتتون بخیر 🌸، بله 2 ورودی آنالوگ دارد.
fater –
سلام.وقت بخیر.امکان اتصال این ماژول به میکروکنترلرها مثل ESP وجود دارد؟پروتکل ارتباطی i2c است؟اگر امکان اتصال ندارد، برای دقت و تقویت خروجی لودسل و اتصال به میکرو، چی چیزی پیشنهاد میکنید؟
Store manager admin –
سلام 🌸 وقت شما هم بخیر
۱. اتصال به ESP یا میکروکنترلرها:
بله، ماژول HX711 کاملاً قابل اتصال به میکروکنترلرها مثل ESP8266، ESP32 یا Arduino است.
۲. پروتکل ارتباطی:
این ماژول I2C نیست، بلکه از پروتکل دیجیتال دو سیمی خاص خودش (Data & Clock) استفاده میکند. بنابراین مستقیماً با I2C کار نمیکند، اما کتابخانههای آماده برای ESP و Arduino وجود دارد که دادهها را بهراحتی میخوانند.
۳. برای دقت و تقویت خروجی لودسل و اتصال به میکروکنترلر:
HX711 خودش تقویتکننده (Amplifier) داخلی دارد و مناسب اکثر پروژههای وزنسنجی دقیق است.
برای دقت بالاتر، اطمینان از اتصال صحیح لودسل، کابل کوتاه و نویز کم ضروری است.
اگر نیاز به خواندن چند لودسل دارید، بهتر است برای هر لودسل یک HX711 مجزا داشته باشید.
در کل، HX711 بهترین و متداولترین گزینه برای اتصال لودسل به میکروکنترلرهاست و نیازی به ماژول دیگری برای تقویت ندارید.
