مقدمه

اگر اهل ساخت پروژه‌های الکترونیکی خلاقانه هستید، احتمالاً اسم ماژول جرقه‌زن به گوشتان خورده؛ ماژولی کوچک اما شگفت‌انگیز که می‌تواند با یک ورودی ساده، یک جرقه قدرتمند تولید کند و مسیر ساخت انواع ابزارهای ابتکاری را هموار کند. در این آموزش، قرار است با کمترین قطعات — یک باتری لیتیوم یونی، یک جا‌باتری، ماژول شارژر TP4056 و یک ماژول جرقه‌زن — یک مدار کامل و قابل‌حمل بسازیم که تنها با فشردن یک دکمه، جرقه‌ای روشن و دقیق ایجاد می‌کند.

این پروژه هم برای تازه‌کارها یک تجربه هیجان‌انگیز است و هم برای حرفه‌ای‌ها فرصتی عالی برای ساخت یک سیستم ایمن، کاربردی و کوچک. پس اگر آماده‌اید با انرژی ۳.۷ ولت یک باتری ساده، قدرتی چندین برابر تولید کنید، بیاید از همین لحظه پروژه‌مون رو استارت بزنیم! ⚡🔥

⚡ ویژگی‌های ماژول جرقه‌زن

ماژول جرقه‌زن یک مدار کوچک اما بسیار قدرتمند است که با تقویت ولتاژ ورودی، می‌تواند جرقه‌ای لحظه‌ای و پرانرژی تولید کند. این ماژول معمولاً از یک ترانسفورماتور افزاینده و یک مدار نوسان‌ساز داخلی تشکیل شده که در کنار هم ولتاژ ۳.۷ یا ۵ ولت ورودی را به چندین هزار ولت تبدیل می‌کنند. به همین دلیل، با وجود ابعاد کوچک، توانایی ایجاد جرقه‌ای قوی و پایدار را دارد و برای پروژه‌های آزمایشی، ابزارهای احتراق، تست ولتاژ بالا و ساخت گجت‌های ابتکاری کاربرد زیادی پیدا کرده است. علاوه‌بر این، مصرف انرژی پایین، وزن کم و قابلیت راه‌اندازی سریع، آن را به یک انتخاب محبوب در بین سازندگان تبدیل کرده است.

🔋 ویژگی‌های ماژول شارژر باتری لیتیومی TP4056

ماژول شارژر باتری لیتیومی ۱ آمپر با تراشه TP4056 یکی از مطمئن‌ترین و پرکاربردترین گزینه‌ها برای شارژ باتری‌های تک‌سلولی ۳.۷ ولت است. این ماژول با ورودی ۵ ولت USB Type-C تغذیه می‌شود و به لطف طراحی ساده، پایدار و محافظت‌شده، هم کار با آن آسان است و هم امنیت باتری را تضمین می‌کند. وجود دو LED وضعیت شارژ، وضعیت شارژ را به‌صورت لحظه‌ای نشان می‌دهد: LED قرمز هنگام شارژ فعال است و LED سبز یا آبی، تکمیل شارژ را اعلام می‌کند. علاوه‌بر این، مدار محافظ داخلی، مانع از شارژ بیش‌ازحد، دشارژ بیش‌ازحد و جریان غیرمجاز می‌شود و عمر باتری را به‌طور قابل‌توجهی افزایش می‌دهد.

🔌 معرفی پایه‌های ماژول شارژر باتری لیتیومی TP4056

ماژول TP4056 معمولاً دارای ۶ پایه اصلی است که هرکدام کاربرد مشخصی دارند:

1️⃣ پایه‌های ورودی تغذیه (IN+ / IN-)

• IN+: ورودی مثبت ۵ ولت (از پورت USB Type-C یا هر منبع ۵ ولت)

• IN-: ورودی منفی ۵ ولت (گراند)
  این دو پایه تغذیه موردنیاز تراشه شارژ را فراهم می‌کنند.

2️⃣ پایه‌های اتصال به باتری (BAT+ / BAT-)

• BAT+: خروجی مثبت به قطب مثبت باتری لیتیوم یونی

• BAT-: خروجی منفی به قطب منفی باتری
  این پایه‌ها مستقیماً باتری را شارژ می‌کنند و ولتاژشان برابر با ولتاژ واقعی باتری است (۳.۰ تا ۴.۲ ولت).

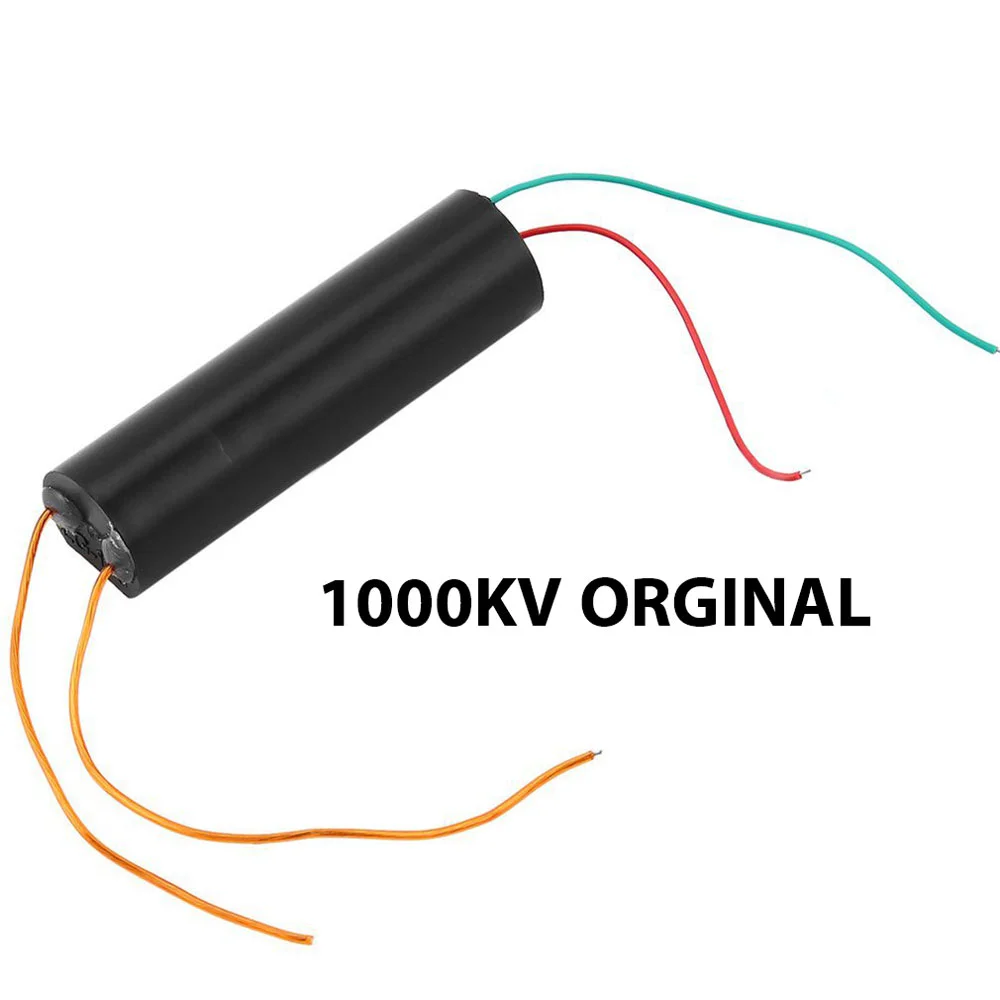

⚡ معرفی پایه‌های ماژول افزاینده ولتاژ (ماژول جرقه‌زن)

ماژول‌های جرقه‌زن معمولاً ساده و کم‌پایه هستند و یک ورودی DC را به ولتاژ بسیار بالا تبدیل می‌کنند:

1️⃣ پایه ورودی مثبت (VIN / + / IN+)

این پایه ورودی مثبت تغذیه است و معمولاً با ولتاژ ۳.۷ تا ۵ ولت کار می‌کند. آن را باید به BAT+ یا OUT+ شارژر TP4056 متصل کنید.

2️⃣ پایه ورودی منفی (GND / – / IN-)

پایه منفی تغذیه که به BAT- یا OUT- متصل می‌شود.

3️⃣ خروجی ولتاژ بالا (HV Out)

ماژول جرقه‌زن معمولاً یک ترانس خروجی دارد که دو سیم از آن خارج شده:

• این دو سیم ولتاژ بسیار بالا (چندین هزار ولت) را تأمین می‌کنند.

• توجه: این سیم‌ها پایه‌بندی “+” و “–” ندارند، زیرا خروجی AC یا پالس ولتاژ بالا است.

لوازمی که به آن احتیاج دارید

قطعات مورد نیاز

راه‌اندازی ماژول جرقه زن با شارژر

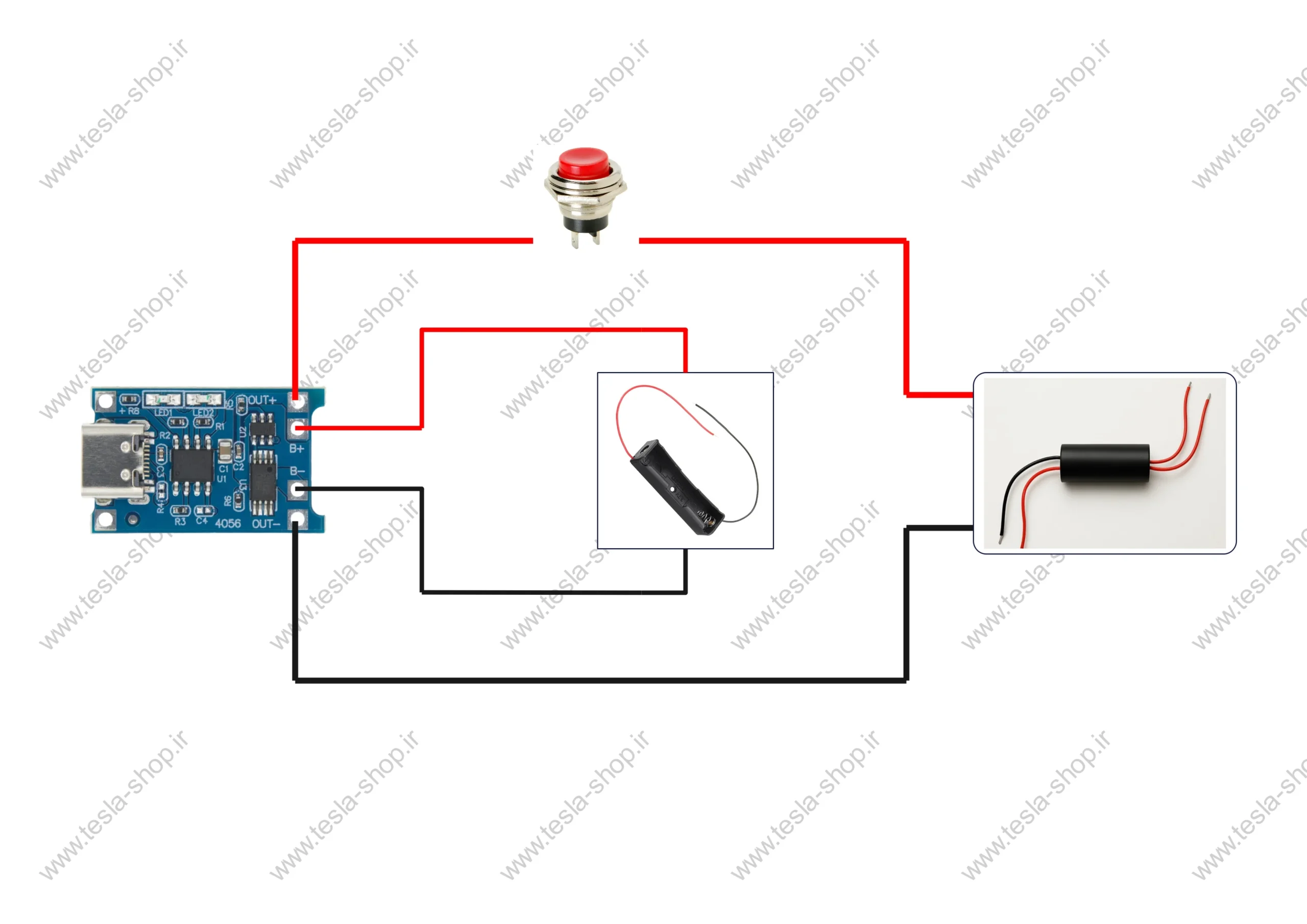

در این مرحله کافیست مدار خود را مانند شکل زیر ببندید.

جمع‌بندی

در پایان این پروژه، با استفاده از یک باتری لیتیوم یونی، ماژول شارژر TP4056 و یک ماژول جرقه‌زن توانستیم یک سیستم کوچک، قابل‌حمل و کاملاً کاربردی بسازیم که تنها با چند ولت ورودی، توانایی تولید جرقه‌ای قوی و لحظه‌ای را دارد. در این مسیر با اصول عملکرد ماژول جرقه‌زن، ویژگی‌های حرفه‌ای شارژر TP4056، پایه‌های ورودی و خروجی هر ماژول و نحوه صحیح اتصال آن‌ها آشنا شدیم. این ترکیب ساده اما قدرتمند می‌تواند پایه بسیاری از پروژه‌های آزمایشی، ابزارهای ابتکاری و ساخت تجهیزات ولتاژ بالا باشد و به شما کمک کند تا با ایمنی بیشتر، پروژه‌های الکترونیکی خلاقانه‌تان را توسعه دهید.

با اینکه قطعات بسیار کم هستند، اما نتیجه نهایی نشان می‌دهد که چطور یک طراحی هوشمندانه می‌تواند قدرت بالایی تولید کند. حالا شما آماده‌اید این مدار را در پروژه‌های جدیدتان به‌کار بگیرید و ایده‌های جذاب‌تر بسازید! ⚡🔥
