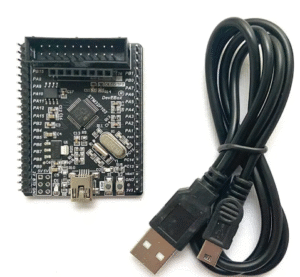

برد توسعه STM32 Smart V2.0 مبتنی بر STM32F103C8T6

توضیحات کامل برد توسعه STM32 Smart V2.0 (مبتنی بر STM32F103C8T6)

برد توسعه STM32 Smart V2.0 یکی از پرکاربردترین بردهای آموزشی و توسعه برای یادگیری و پیاده‌سازی پروژه‌های مبتنی بر میکروکنترلرهای سری STM32 است. این برد از میکروکنترلر STM32F103C8T6 با هسته قدرتمند ARM Cortex-M3 استفاده می‌کند که با فرکانس کاری 72 مگاهرتز، توان پردازشی مناسبی برای انواع پروژه‌های صنعتی و آموزشی فراهم می‌کند.

ویژگی‌های اصلی

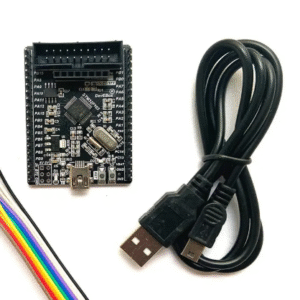

برد توسعه STM32 Smart V2.0

• میکروکنترلر: STM32F103C8T6
• هسته پردازنده: ARM Cortex-M3
• فرکانس کاری: 72MHz
• حافظه Flash: 64KB
• حافظه SRAM: 20KB
• نوسان‌سازها: HSI (8MHz)، HSE (8MHz)، LSI (40kHz)، LSE (32.768kHz)
• تغذیه از طریق پایه‌های +3.3V، +5V یا درگاه USB
• رگولاتور ولتاژ: AMS1117 (3.3V / 1A)
• رنگ PCB: مشکی
• ابعاد: 42×54 میلی‌متر

توضیحات بخش تغذیه

این برد قابلیت تغذیه از چندین مسیر مختلف را دارد:
از طریق پایه‌های +3.3V، +5V و همچنین پورت USB.
رگولاتور AMS1117 ولتاژ 5 ولت را به 3.3 ولت برای تغذیه میکروکنترلر تبدیل می‌کند.
توجه داشته باشید که پایه‌های +5V مستقیماً به خروجی 5 ولت USB متصل‌اند و هیچ نوع حفاظت داخلی در برابر جریان برگشتی وجود ندارد.

کاربردها

این برد توسعه برای آموزش برنامه‌نویسی میکروکنترلرهای ARM، طراحی سیستم‌های نهفته (Embedded Systems)، ساخت پروژه‌های IoT، و کنترل سیستم‌های صنعتی سبک بسیار مناسب است.
با توجه به سازگاری آن با محیط‌های توسعه STM32CubeIDE، Keil و PlatformIO، کاربران می‌توانند به راحتی پروژه‌های خود را پیاده‌سازی و دیباگ کنند.

مزایا

• کیفیت ساخت بالا با PCB مشکی
• دارای نوسان‌ساز کریستالی دقیق برای عملکرد پایدار
• سازگاری کامل با پروگرامر ST-Link و USB-TTL
• مناسب برای شروع یادگیری میکروکنترلرهای ARM
• دارای پین‌های ورودی/خروجی با چینش استاندارد برای اتصال ماژول‌ها

مشخصات فنی کامل

نکات طراحی و استفاده

• برای پروگرام کردن برد می‌توانید از ST-Link یا مبدل USB به TTL استفاده کنید.
• پایه‌های BOOT0 و BOOT1 برای انتخاب حالت بوت از فلش یا RAM استفاده می‌شوند.
• در طراحی مدار تغذیه حتماً از دیود محافظ یا سلکتور تغذیه استفاده کنید.
• به‌دلیل نبود حفاظت USB، از اتصال همزمان دو منبع تغذیه خودداری کنید.

در مجموع، STM32 Smart V2.0 گزینه‌ای عالی برای مهندسان و دانشجویانی است که می‌خواهند با میکروکنترلرهای سری STM32F1 کار کنند. این برد با قیمت مناسب، کیفیت خوب و سازگاری بالا، یکی از بهترین انتخاب‌ها برای توسعه پروژه‌های آموزشی و صنعتی است.
