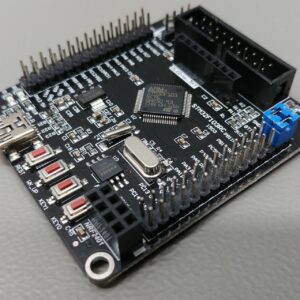

برد توسعه STM32 Mini V2.0 مبتنی بر STM32F103RCT6

توضیحات کامل برد توسعه STM32 Mini V2.0 (مبتنی بر STM32F103RCT6)

برد توسعه STM32 Mini V2.0 یکی از پرکاربردترین و محبوب‌ترین بردهای آموزشی و صنعتی در بین بردهای توسعه خانواده STM32 است. این برد از میکروکنترلر قدرتمند STM32F103RCT6 با هسته پردازنده ARM Cortex-M3 استفاده می‌کند و با داشتن حافظه زیاد، امکانات ارتباطی متنوع و ابعاد مناسب، انتخابی عالی برای دانشجویان، مهندسان و طراحان سیستم‌های نهفته است.

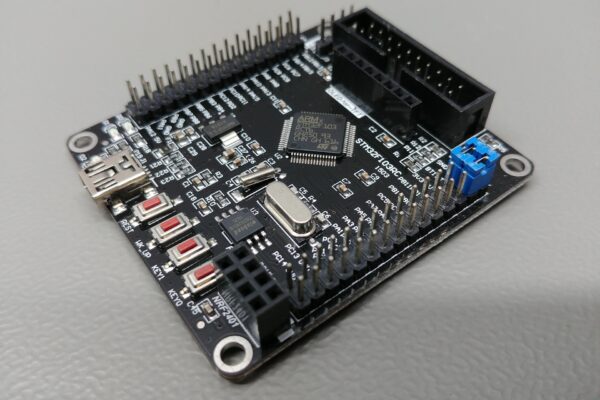

برد توسعه STM32 Mini V2.0

ویژگی‌های اصلی

• میکروکنترلر: STM32F103RCT6
• تولیدکننده میکروکنترلر: STMicroelectronics
• هسته پردازنده: ARM Cortex-M3
• فرکانس کاری: 72MHz
• حافظه Flash: 256KB
• حافظه SRAM: 48KB
• پکیج میکروکنترلر: UFQFPN-64
• نوسان‌سازها: HSI (8MHz)، HSE (8MHz)، LSI (40kHz)، LSE (32.768kHz)
• رگولاتور: AMS1117 با خروجی 3.3V و جریان 1A
• ابعاد برد: 57 × 62 میلی‌متر
• رنگ PCB: مشکی
• چهار سوراخ نصب M3 برای فیکس‌کردن روی بدنه یا کیس

منابع تغذیه

برد STM32 Mini V2.0 قابلیت تغذیه از سه مسیر مجزا را دارد:

• از طریق پایه‌های +3.3V
• از طریق پایه‌های +5V
• یا از طریق درگاه USB

رگولاتور AMS1117 وظیفه تبدیل ولتاژ ورودی (از 4.6V تا 15V) به 3.3V را بر عهده دارد تا میکروکنترلر و سایر مدارات داخلی با ولتاژ پایدار و مطمئن تغذیه شوند.

کاربردها

این برد برای طیف وسیعی از کاربردها و پروژه‌ها مناسب است، از جمله:

• آموزش و یادگیری برنامه‌نویسی میکروکنترلرهای STM32
• طراحی سیستم‌های نهفته (Embedded Systems)
• پروژه‌های اینترنت اشیا (IoT) و اتوماسیون صنعتی
• توسعه نرم‌افزارهای سطح پایین با محیط‌های CubeIDE و Keil
• ساخت تجهیزات اندازه‌گیری، کنترل و دیتالاگر

مزایا

• دارای حافظه زیاد نسبت به بردهای Blue Pill و Smart Board
• سازگاری کامل با پروگرامر ST-Link، J-Link و مبدل USB-TTL
• پشتیبانی از پروتکل‌های ارتباطی UART، SPI، I2C، CAN و USB
• مناسب برای پروژه‌های حرفه‌ای با نیاز به GPIO بیشتر
• طراحی مستحکم با PCB مشکی و سوراخ‌های نصب استاندارد
• پشتیبانی از بوت‌لودر داخلی و قابلیت پروگرام از طریق USB یا ST-Link

نحوه پروگرام و راه‌اندازی

برد STM32 Mini V2.0 به‌صورت کامل با پروگرامر ST-Link V2 سازگار است.
برای آپلود برنامه می‌توانید از نرم‌افزارهای STM32CubeIDE، Keil uVision یا PlatformIO استفاده کنید.
پین‌های SWDIO و SWCLK برای دیباگ و پروگرام مستقیم در نظر گرفته شده‌اند.

مشخصات فنی

جمع‌بندی

اگر به‌دنبال بردی حرفه‌ای برای یادگیری و توسعه پروژه‌های مبتنی بر میکروکنترلرهای STM32 هستید،
برد STM32 Mini V2.0 با تراشه STM32F103RCT6 بهترین گزینه در بین بردهای هم‌رده محسوب می‌شود.
کیفیت ساخت بالا، امکانات کامل و پشتیبانی از ابزارهای متنوع توسعه باعث شده این برد انتخاب اول مهندسان و علاقه‌مندان به الکترونیک باشد.
