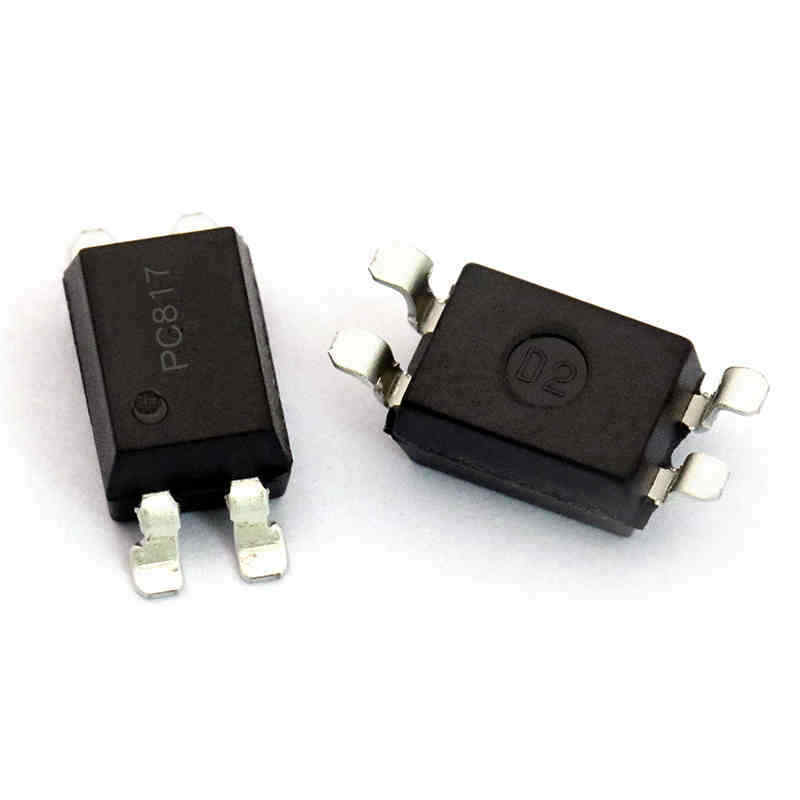

اپتوکوپلر PC817 پکیج SMD

توضیحات تکمیلی اپتوکوپلر PC817 (پکیج SMD)

اپتوکوپلر PC817 (نسخه SMD) یک راه‌حل اقتصادی و مطمئن برای جداسازی نوری سیگنال‌ها بین دو بخش از سیستم الکترونیکی است. این قطعه شامل یک LED مادون‌قرمز در سمت ورودی و یک فتوترازیستور در سمت خروجی است که انتقال سیگنال را به صورت کاملاً اپتیکی انجام می‌دهد. نتیجهٔ این جداسازی، ایمنی بالاتر، کاهش نویز مشترک و حفاظت مدارهای حسّاس در برابر ولتاژهای ناگهانی و اختلاف پتانسیل است.

چرا از PC817 استفاده می‌کنیم؟

PC817 به‌دلیل ترکیب سادهٔ مدار راه‌اندازی، قیمت مناسب و قابلیت ایزولاسیون بالا (۵۰۰۰Vrms) در محیط‌های صنعتی و مصرفی بسیار متداول است. اگر در مدار شما نیاز به عبور اطلاعات منطقی، فرمان‌دهی رله‌ یا ایزولاسیون سیگنال بین بخش‌های با تفاوت ولتاژ وجود دارد، PC817 گزینه‌ای مناسب و عملی است. طراحی SMD نیز امکان استفاده در بردهای با چگالی بالا و خط تولید SMT را فراهم می‌کند.

ویژگی‌ها و نکات طراحی

• ایزولاسیون قوی: ولتاژ جداسازی 5000Vrms برای جداسازی مدارهای قدرت و کنترل کافی و ایمن است.
• خروجی فتوترازیستور: خروجی مبتنی بر ترانزیستور است؛ برای دریافت سطح منطقی مطلوب معمولاً نیاز به مقاومت پول‌آپ در سمت خروجی دارید.
• زمان پاسخ: Rise ≈ 4µs و Fall ≈ 3µs — مناسب کنترل‌ و سوئیچینگ میان‌سرعت، اما برای کاربردهای فرکانس بالا یا انتقال دیتا با نرخ‌های بسیار بالا مناسب نیست.
• سازگاری با منطق TTL/CMOS: با طراحی مناسب مقاومت پول‌آپ و در نظر گرفتن CTR، می‌توان آن را به ورودی میکروکنترلر یا منطقی متصل کرد.
• پکیج SMD: مونتاژ سطحی و اندازهٔ کوچک؛ مناسب تولید انبوه و بردهای جمع‌وجور.

مشخصات فنی (خلاصه)

• نوع خروجی: فتوترازیستور
• کانال: 1
• ولتاژ کلکتور-امیتر (V_CE): 80V
• حداکثر جریان کلکتور (I_C): 50mA
• ولتاژ ایزولاسیون: 5000Vrms
• ولتاژ فوروارد LED (V_F): ≈ 1.2V
• جریان فوروارد توصیه‌شده (I_F): تا 20mA
• ولتاژ معکوس LED (V_R): 6V
• توان مصرفی (P_d): 200mW
• زمان صعود (Rise Time): حدود 4µs
• زمان نزول (Fall Time): حدود 3µs
• V_CE(sat) (حداکثر ولتاژ اشباع کلکتور-امیتر): ≈ 0.2V
• دمای کاری: -30°C تا +100°C
• پکیج: SMD، 4 پایه

کاربردهای متداول

• ایزولاسیون فرمان بین میکروکنترلر و مدارهای قدرت (راه‌اندازی رله‌ها، راننده‌های ترانزیستوری)
• جداسازی سیگنال‌های حسّاس در منابع تغذیه سوئیچینگ
• واسط‌سازی امن بین مدارهای دیجیتال و آنالوگ در تجهیزات صنعتی
• ایزولاسیون در تجهیزات پزشکی، اندازه‌گیری و سیستم‌های دارای شرایط نویزی بالا
• استفاده در PLC، اینورترها، درایوها و ماژول‌های کنترل صنعتی

مقایسه و جایگاه در طراحی

PC817 یک اپتوکوپلر اقتصادی و عمومی با خروجی فتوترازیستور است. اگر نیاز به سرعت بالاتر یا دقت زمانی دقیق‌تر دارید، اپتوکوپلرهای سریع‌تر (مانند انواع با خروجی شتاب‌یافته یا گزینه‌های مبتنی بر ترانزیستور شاتکی/فتور‌دیود) یا ایزولاتورهای دیجیتال (digital isolator) مناسب‌ترند. در مقابل، برای کاربردهای صنعتی عمومی که اولویت با ایزولاسیون، هزینه و سادگی مدار است، PC817 یکی از گزینه‌های رایج و قابل‌اعتماد باقی می‌ماند.

نکات عملی و توصیه‌های طراحی

• برای عملکرد پایدار خروجی، مقدار مقاومت پول‌آپ خروجی را بر اساس جریان کلکتور و سطح منطقی مورد نظر محاسبه کنید.
• CTR (Current Transfer Ratio) در نمونه‌های مختلف و با شرایط کاری متفاوت تغییر می‌کند؛ برای طراحی دقیق‌تر، دیتاشیت تولیدکننده و منحنی CTR را بررسی و پارامترها را دِرِیت کنید.
• از عبور جریان LED بالاتر از مقدار مجاز (I_F ≈ 20mA) خودداری کنید تا عمر و مشخصات اپتوکوپلر حفظ شود.
• در کاربردهای با فرکانس بالاتر از چند ده کیلوهرتز، بررسی کنید که زمان پاسخ مناسب باشد یا به گزینه‌های سریع‌تر نیاز دارید.
• در چیدمان PCB، جهت حفظ ایزولاسیون، فاصله‌های کافی بین پایانه‌های ورودی و خروجی و مسیرهای دارای ولتاژ بالا رعایت شود.

در مجموع، اپتوکوپلر PC817 SMD ترکیبی از هزینه مقرون‌به‌صرفه، ایزولاسیون قوی و راه‌اندازی ساده را ارائه می‌دهد و برای بسیاری از کاربردهای کنترل و ایزولاسیون در صنعت و تولید مناسب است.
